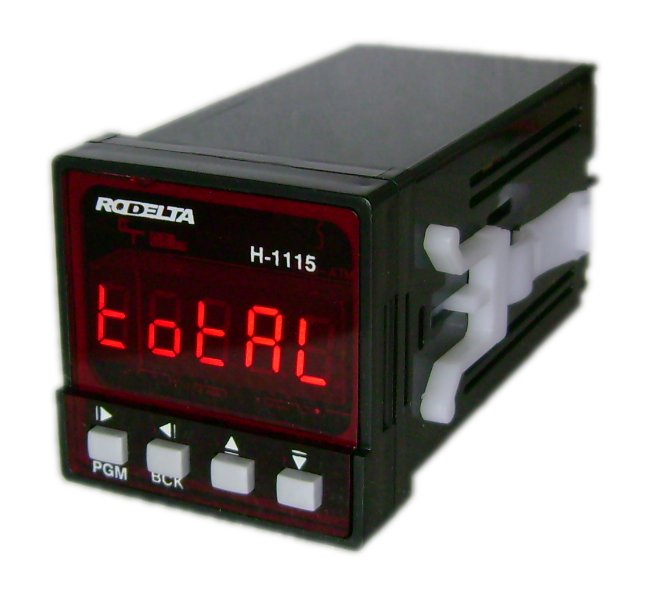

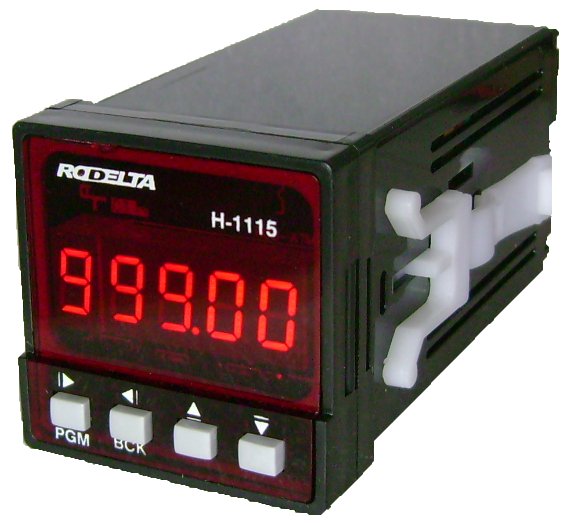

Acima, modelo atual versão.
Frente de Painel . Moldura 48x48mm
Uma entrada (1 canal), com dois registros independentes para horas e um registro contador de eventos.
Entrada analógica/digital pode ser ligado como antigos horímetros eletromecânicos, dispensa gastos com reles.
Faixa do sinal de contagem de 5V a 265Vca ou Vcc. Pode ser desligado, ou falha na linha sem perder os dados. Mantém os dados por até 40 anos sem energia (EEPROM).
NOTA:
Todos os horímetros eletromecânicos de 7 dígitos tem somente 5 dígitos
para os inteiros e dois dígitos para as decimais, igual ao H-1115.
Produtos
Rodelta
ENTREGA
IMEDIATA
* O mais compacto horímetro, ou totalizador de horas,
com
7 ou até 9 dígitos por deslocamento.
* Horímetro (parcial e total) + contador de eventos on / off.
* Digital microprocessado pelo preço de um simples
horímetro.
* Acumula até 99.999,99 h (11 anos aproximadamente trabalhando 24h por
dia).
* Entrada de dados para máquinas usadas (a partir da versão 6.0).
* Quatro escalas : somente horas; horas + centésimos de
horas; horas e minutos; horas, minutos e segundos
configuráveis pelo usuário. Resolução: 1 segundo;
1/100h ou 1/60h, conforme configuração.
* Contador de eventos on / off, até 100.000
(quantidade de acionamento da carga).
* Resistente a vibrações mecânicas, onde falham os modelos
eletromecânicos.
* Apresenta status do sinal de contagem (se contando ou parado).
* Contagem através de interface óptica isolada,
acionado por tensão, contato seco, transdutor NPN ou PNP.
* Contagem diretamente ligada à carga, não
precisa rele ou outra interface (igual aos antigos eletromecânico)
* Reset individual pelo frontal, com senha, e reset remoto, ou sem
reset, configurável pelo usuário.
* Mantém a configuração e os valores
medidos, gravados em eeprom, por até 40 anos. Não perde dados com
falhas da
linha ou ao ser desligado (memória permanente. Não usa bateria) .
* Pode ser usado como cronômetro na faixa de centésimos de
segundos(usado para calibração ou medir processos).
*
Sinal externo em faixa de tensão: standard de 5 a 265Vca
ou cc. Opcionalmente : faixa de 2,5V a 30Vca ou cc. Sob pedido,
pode-se aplicar pulsos periódicos como sinal de contagem para o
horímetro.
* Alimentação do aparelho de 80 a 265Vca ou Vcc (standard). Outros
valores : 12Vcc, 24Vcc, 24Vca, etc.
* Pode também ser ligado como horímetro eletromecânico.
* Proteção contra surto de 6KV 1,2us / 50us IEC 1000-4-5 (muito
robusto).
* Exatidão, controlado a cristal de
quartzo ±20ppm @25°C
* 5 Displays sete segmentos led vermelho 10mm, alto contraste.
* 7 dígitos com deslocamento à esquerda ou 9
dígitos em horas, min e seg.
* Caixa : profundidade para dentro do painel = 84mm .
* Caixa frente de painel em ABS norma din 44,5 x 44,5 x 95mm. Moldura
48x48mm.
* Dimensões do gabinete Frente
Painel 48x48 arquivo pdf
Vídeos sobre o H-1115
Instalação (conexão)
elétrica
Configuração do aparelho
Comparação com horimetros
eletromecânicos
Cacterísticas
Frente de painel
Opcional
Alimentação
automática de 80 a @ 265Vca ou Vcc
----
12; 24Vcc e outros
Saída relé SPDT
Não
----
Não
Temperatura trab.
0º - 55ºC
----
Consumo máx.
0,8 VA
----
Reset
Frontal / remoto
---
Sem reset / só remoto
Senha reset
Sim (reset frontal)
----
Grau de proteção
Interface óptica
Imunidade ruído
IP65 no frontal somente
1500 V isolação
IEC 801-4 nível II
IEC 255-4
---
Maior sob pedido
Baixar Manuais e
outros arquivos:
Manual de
operação arquivo .pdf:
Manual V6.0 Manual H-1115 V6.0 em pdf
Versões Anteriores :
Manual V5.0 Manual H-1115 V 5.0
em .pdf
Manual V4.9 Manual H-1115 V4.9 .pdf
Versão
acima de 4.5 até V4.8 Manual H-1115
Dimensões do gabinete: Frente Painel acima de V4.9
Características em pdf: Folha
Técnica
Exemplos de instalação: Esquemas
Manual versões antigas, menor que 4.5:
Outros horímetros:H-1125 Gerenciador de manutenção
H-1135 Horímetro duplo canal
H-1144 Horímetro quádruplo (4 canais)
CH-1102 Horímetro + Contador de Eventos (2 canais independentes)
HC-1180 Horimetro ModBus rede RS-485
Novas
funções pelo mesmo preço.
Clique aqui.
Nota: O modelo standard possui o maior número de funções. É o melhor custo/benefício. A redução de funções não altera o preço.
Nossos modelos são completamente configuráveis pelo usuário tanto o reset como as unidades de medida.
Solicite alterações se necessário.
CÓDIGO CHAVE: H-1115- VVV - T - G
VVV - Voltagem de
alimentação ex: U - universal
automático de 80 a 265Vca (standard)
012 ; 024; 048 ; 060
(tensão locomotiva) etc.
T- Tipo da corrente de
alimentação
0 = Corrente alternada; 1= corrente contínua
G - tipo de gabinete:
0 = standard para frente de painel 44,6 x 44,6 x 84mm (48x48mm moldura)
1 = Frente painel com adaptador para trilho din 35mm.
Ex: H-1115-U-0--0 modelo standard com todas as
funções. O modelo para 220 Vca também
atende a 127Vca (Seleção de voltagem automática de 80 a 265Vca ou
Vcc).
Exemplo para 12Vcc (corrente contínua):
H-1115-012-1-0
Homepage principal:
HOMEPAGE Rodelta
TEL (47) 3345 4222
Mais informações:
H-1115 INFO
Veja vários exemplos de instalação.
Clique no link abaixo:
Esquemas
Instalação
APLICAÇÃO:
Medidas de horas trabalhadas para levantar custos.
Horas trabalhadas para manutenção.
Energia consumida.
Conta quantas vezes a máquina foi ligada
Aluguel de máquinas, etc,
Substituir horímetros em máquinas usadas, transferindo o tempo
trabalhado.
Cronômetro em segundos e centésimos de segundos.
Veja aqui: Horas trabalhadas e
paradas
Todos os produtos Rodelta têm 2 anos de garantia, suporte técnico gratuito, assistência técnica permanente
