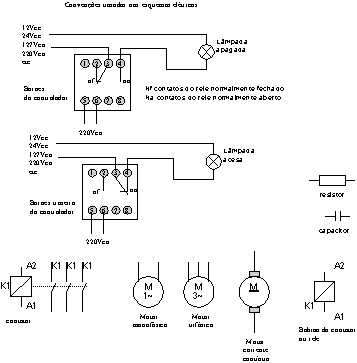

A figura ao lado mostra os mais comuns símbolos usados nos esquemas.

As figuras 1, 2, 3 e 4 dão uma noção de como são as conexões externas e a o que estão sendo ligados internamente. As demais figuras são dedicadas a cada modelo.

Observar sempre quais bornes são usados no manual que acompanha o aparelho. A configuração dos bornes em cada esquema, pode ser diferente do seu aparelho devido às opções de cada modelo.

Os valores de tensão devem ser usados os indicados no aparelho.


VOLTAR

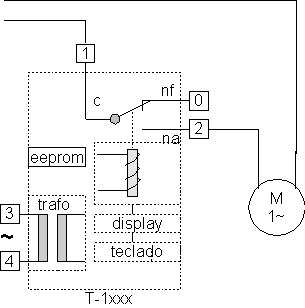

Aplicação a um motor monofásico.

Na figura 1 ao lado temos um exemplo de aplicação de um temporizador com saída para 1 rele ligado diretamente a um pequeno motor até 1/4Hp em 220Vca.

Os bornes 3 e 4 devem ser ligados a uma linha de corrente alternada para a voltagem indicada no aparelho.
Há casos opcionais em que o aparelho é alimentado por corrente contínua .
Observe que a linha que alimenta o motor pode ter valor de voltagem qualquer, diferente da que alimenta o aparelho.

VOLTAR

Figura 2

VOLTAR

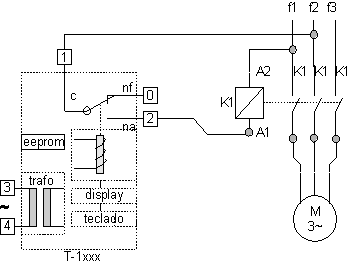

Aplicação a motores trifásico (gabinete trilho 35mm)

Na figura 2 temos o aparelho alimentando a bobina do contactor K1 e este acionando um motor trifásico.
A alimentação do aparelho será aplicada aos bornes 3 e 4 conforme indicação no aparelho. Note que o valor da tensão das fases pode ser qualquer.
O terminal 0(zero) do contato nf serve para ser usado para sinalização ou para acionamento de outra carga.
Observar que este contato (nf) ficará fechado quando o aparelho estiver fora de operação (desativado).

Por precaução e para manter um baixo nível eletromagnético, a toda bobina de um contator deve ser aplicado um filtro. Veja exemplos adiante.

Figura 3


VOLTAR

Aplicação do filtro na bobina do contator. (Figura 3)

Existem filtros prontos no mercado, dependendo do caso, pode-se construir facilmente.
Para nossos produtos com saída a rele eletromecânico, não é necessário o uso do resistor R para limitar a corrente inicial. Basta um capacitor em parelelo com a bobina , com valor em torno de 100nF x 250Vca do tipo X2 de poliester. Para quem se encontra em local com dificuldade para adquirir esse capacitor, pode utilizar um de 100nf x 400V de poliester (cem nano Farad por quatrocentos Volts). Este valor é estimado para contatores pequenos e médios. Nos grades contatores, esse valor pode ser baixo e não ter efeito esperado.

Figura 4

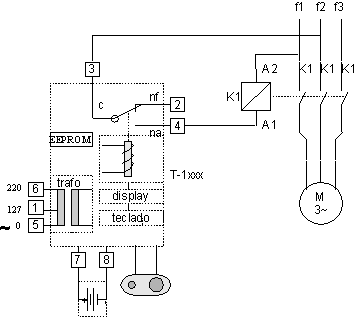

Aplicação a uma carga Trifásica (gabinete din 42x42mm)

Aplicação da linha T-15xx, T-1600 em gabinete din 42x42mm acionando a bobina de um contator.

O contator aciona um motor trifásico. Caso o motor seja monofásico tanto para 127Vca ou para 220Vca.Usa-se uma fase e o neutro e para 220Vca usa-se somente duas fases, ficando livre a terceira fase.

VOLTAR

Figura 5

Modelo T-1572 com 2 reles de saída acionando 2 bobinas de contatores. Os contatores acionam 2 motores elétricos trifásicos.

VOLTAR

Figuras 6

Modelo T-1500, T-1540, T-1600 gabinete trilho din 35mm.

Na figura ao lado estamos fazendo um jump do borne 3 para o borne 2, quando a carga tiver a mesma tensão de alimentação do aparelho.

VOLTAR

Modelos T-1500, T-1540, T-1600, T-12xx gabinete trilho din 35mm.

Na figura ao lado, temos o aparelho alimentado por uma voltagem de 220Vca.

A carga pode estar alimentada por qualquer valor V até 250Vca ou Vcc. Notar que a alimentação do aparelho independe da usada para a carga. Isto é válido para todos os produtos com reles eletricamente isolados da alimentação do aparelho.

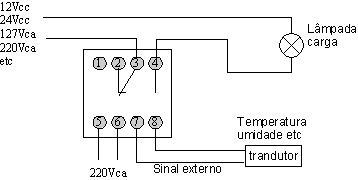

Figura 8

Modelo T-1610 gabinete din 42x42mm e outros com comando externo.

Bornes 1 e 5 127Vca

Bornes 7 e 8 sinal externo de controle. Pode vir de um transdutor de temperatura, pressão, nível, umidade, ou ainda comando por interruptor mecânico , proximidade, etc.
VOLTAR

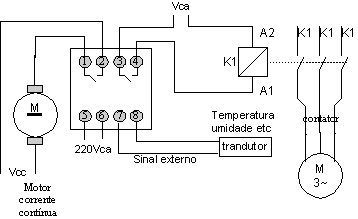

Figura 9

Modelo T-1620 gabinete din 42x42mm

Os reles eletricamente isolados permitem diversos tipos de aplicação. Sob pedido este modelo pode vir com mais 2 saídas, ou seja com 2 reles SPDT, com 2 contatos na e 2 nf.

Na figura 9, ao lado, um rele controla um pequeno motor de corrente contínua enquanto o outro rele é aplicado a bobina de um contator que controla um motor trifásico.
VOLTAR

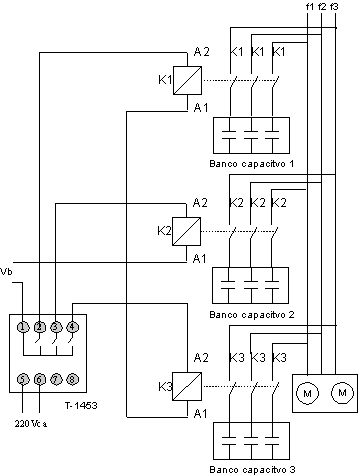

Figura 10

Modelo T-1453 gabinete din 42x42mm.

Na figura 10, exemplo de aplicação na correção do fator de potência de cargas indutivas.

O rele que aciona a bobina K1 entra num horário programado. Após o retardo programável, de 0 a 99 segundos, entra K2 e K3 de forma sequencial ,adicionando os bancos de capacitores de forma gradativa, evitando distúrbios na linha.

VOLTAR

Figura 11

Modelo H-1115, H-1115E , gabinete din 42x42mm.

No horímetro modelo H-1115 o sinal de contagem é aplicado diretamente, acionado pela carga a ser medida. Não é necessário o uso de rele ou qualquer outro tipo de interface. Todo o trabalho é feito pela interface óptica isolada interna, ligada aos bornes 1 e 5 do aparelho.

VOLTAR

Figura 12

Modelo C-2010 contador de eventos gabinete din 42x42mm. Figura 12, 13 e 14.
Figura 12:
A contagem acontece na subida do pulso quando o borne 5 é positivo em relação ao borne 1 (referência zero volts).
Entrada do sinal de contagem por tensão, através de uma interface óptica isolada.

Bornes 3 e 4 reset remoto. Bornes 6, 7 e 8 alimenteação do aparelho.

VOLTAR

Modelo C-2010 gabinete din 42x42mm.

Na figura 13 temos uma contagem através de um relé ou interruptor já existente em uma máquina (uma prensa por exemplo). Neste caso estamos aplicando corrente alternada na entrada da interface óptica.
Nota: no caso do interruptor acionado pelo movimento de uma máquina, não existe a bobina do rele usada na figura ao lado.
Quando usamos corrente altenada a contagem máxima é de 10Hz e o fechamento do interruptor deve ser de pelo menos 3 ciclos da rede.

VOLTAR

Figura 14

Modelo C-2010 gabinete din 42x42mm.

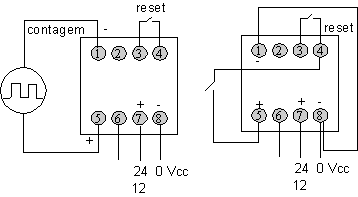

Quando o aperelho for para corrente contínua, podemos contar por tensão usando as entradas 1 e 5 .
Para contato seco, usar as entradas 4 e 5 e conectar o borne 1 ao borne 8 .

Nota: Verificar a chave de código no pedido para cada caso, se alimentado por corrente contínua ou alternada e a faixa de valores.
VOLTAR
